戶外機櫃淋雨試驗裝置

一、設備功能：該設備的主要作用是用於電子電工産品、燈具
、電櫃、電器元件、汽車
、摩托車及其零部件等産品在模拟淋雨、濺水、噴水的氣候條件下
，對産品的物理以及其它相關性能進行測試。測試後
，通過檢定來判斷産品的性能是否達到要求，以便於産品的設計、改進、檢定及出廠檢驗使用。

二、執行标準：

符合 IEC60529:1989 +A1:1999 +A2：2013《 Degrees of protection provided by enclosures(IP Code) 》、《外殼防護等級(IP 代碼 ) 》14.2.1 、14.2.2、 14.2.3 、14.2.4 條款與圖3、圖 4 的要求。
三、設備特點：

1、适用於進行産品的IPX5防水等級測試。

2、整機全部採用SUS304#材料加工制造，確保長時間使用不生鏽。

3、箱式結構；自帶水箱，循環用水；儲水箱内裝有水位浮球閥，自動控制進水，並有低水位報警檢測。

4、門上有大面積透明觀察窗（鋼化玻璃材質），箱内安裝有LED照明燈，方便觀察内部測試情況
。

5、IPX5：19把IPX5噴槍，噴槍依照IEC60529 之規格承制（如下圖）

6、噴槍安裝方式:

a）垂直擺動方向:5個噴槍爲一排,上下擺動( 範圍大於0.5米),配2 排。

b）水平擺動方向:2個噴槍爲一排,左右擺動( 範圍大於0.5米),配3 排。

c）頂部安裝3把固定的噴槍(可IPX34 花灑噴頭)

d）一共19把噴槍，每個噴槍都單獨進行流量顯示及調整。

四、設備方案圖：

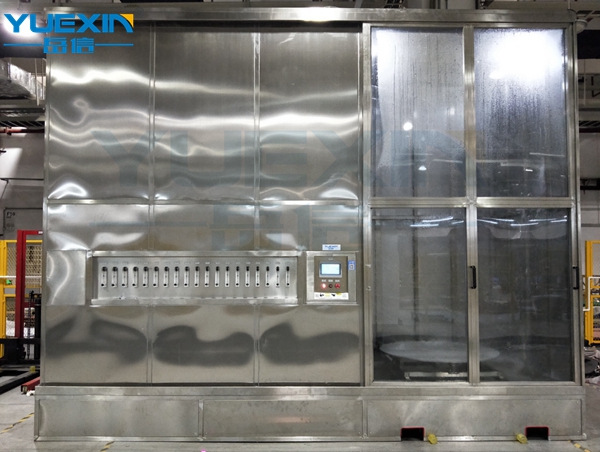

五、現場實拍圖：
